Montures Miroirs Optiques Cinématiques E-Series

Monture essentielle pour les systèmes
expérimentaux et OEM

Prix économique

Montures Miroirs Optiques Cinématiques E-Series

  • Monture essentielle pour les systèmes expérimentaux et OEM
  • Prix économique
  • Versions de 0,5" à 4,0" de diamètre disponibles
  • Vis de réglage M6 x 0,25 (101,6 TPI)

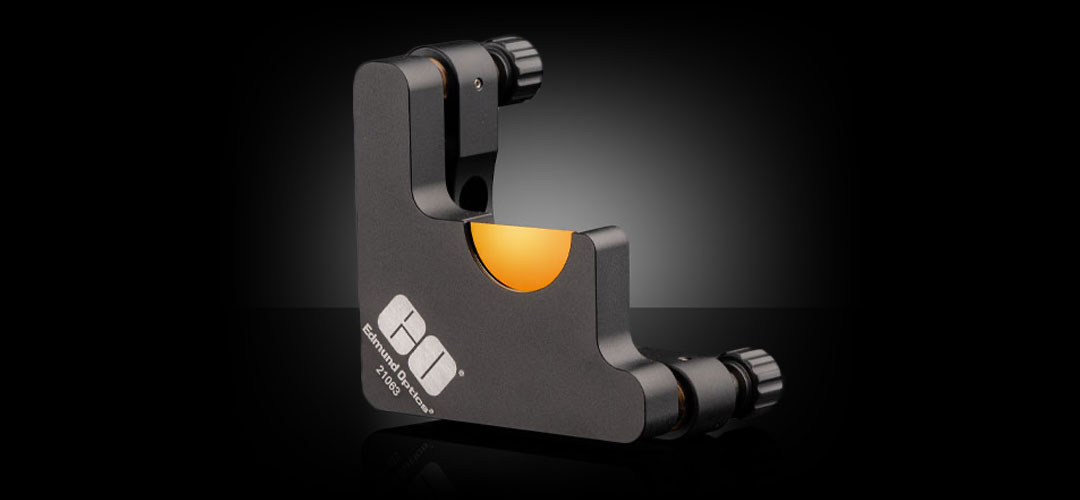

Montures Miroirs Optiques Cinématiques Ouvertes E-Series

  • Ouverture de 120° pour le montage de séparateurs de faisceau et d'optiques à transmission
  • Prix économique
  • Conviennent parfaitement aux applications spectroscopiques
  • Montures essentielles pour les expériences et les systèmes OEM
Ressources recommandées

Montures Miroirs Optiques Cinématiques E-Series

Les Montures Miroirs Optiques Cinématiques E-Series d'Edmund Optics® offrent une valeur élevée avec des caractéristiques essentielles idéales pour des applications très variées, notamment pour l'enseignement, le prototypage et l'intégration dans des systèmes.

  En savoir plus


  • Notes d’application


  • Vidéos


  • Glossaire


  • Tendances en optique


Notes d’application

Informations techniques et exemples d’applications comprenant des explications théoriques, des équations, des illustrations graphiques, etc.

Comprendre les sources d’erreurs dans le positionnement de précision
Lire

Un examen plus approfondi du mouvement cinématique
Lire

Simplifying Laser Alignment
Lire

5 Considerations for the Mechanical Design, Assembly, and Alignment of Optical Systems
Lire

Vidéos

Vidéos apportant d'excellents conseils et offrant des présentations basées sur des applications utilisant nos produits.

Montures Miroirs Optiques Cinématiques E-Series
Regarder

Important Concepts for Selecting Optical Component Mounts
Regarder

Glossaire

Monture Cinématique

Un type de monture optique capable de six degrés de liberté qui sont singulièrement restreints pendant l'alignement. Cette monture est conçue pour minimiser les contraintes subies par les optiques ou les ensembles optiques qu'il maintient.

Épaisseur de bord :

Une valeur calculée qui dépend des rayons, du diamètre et de l'épaisseur centrale d'une lentille. Elle est donc utilisée comme référence pour indiquer les imitations physiques pour des considérations de montage.

Tendances en optique

L’optique est notre avenir au travers des avancées technologiques et applicatives. Edmund Optics® continue à s’engager pour l'avenir en fournissant des informations sur les tendances des produits et des technologies.

Miroirs à pied
Lire

Aperçu

Les Montures Miroirs Optiques Cinématiques E-Series constituent un choix idéal et rentable pour le montage d'optiques circulaires de diamètres métriques ou impériaux allant de 12,5 mm ou 12,7 mm à 100 mm ou 101,6 mm. Les vis de réglage M6 x 0,25 (101,6 TPI) permettent un mouvement souple lors des réglages angulaires précis (±3,5°). Les vis de réglage peuvent être actionnées à la main via la molette de réglage ou à l'aide d'une clé hexagonale (taille de la clé : 2 mm) via la molette de réglage noire anodisée à faible dispersion, qui peut être retirée pour un facteur de forme plus compact. Les Montures Miroirs Optiques Cinématiques E-Series sont idéales pour les applications de R&D, de prototypage et d'intégration dans des systèmes OEM, avec un rapport coût/performance exceptionnel.

Compatibilité :

Les Montures Miroirs Optiques Cinématiques E-Series comportent des trous de montage avec un contre-alésage conçu pour recevoir du matériel de montage M4 ou 8-32, et des filetages internes M6 x 1,0 pour une plus grande polyvalence de montage et une compatibilité directe avec les Tiges de Montage Métriques en Acier Inoxydable et les Tiges à Pied TECHSPEC® ainsi qu’avec d’autres types de montage standard du secteur.

Les Montures Miroirs Optiques Cinématiques E-Series se caractérisent également par une hauteur d'axe optique de base de 25,4 mm, qui augmente par incréments standard de 12,7 mm avec des montures plus grandes, ce qui rend les montures E-Series directement compatibles avec les montures optiques standard de l'industrie et les Montures Miroirs Optiques Cinématiques TECHSPEC®. LesTiges de Montage en Acier Inoxydable et les Tiges à Pied TECHSPEC® sont également conçus avec des incréments de hauteur de 25,4 mm, ce qui garantit que le montage et l'intégration du système sont simples et faciles.

Les Montures Miroirs Optiques Cinématiques E-Series de 76,2 mm et 101,6 mm comportent également deux trous supplémentaires de 3 mm de diamètre, décalés de 25 mm par rapport aux trous de montage, qui permettent un alignement plus facile et plus précis, notamment dans les applications OEM.

FAQ

Quelles optiques sont compatibles avec les Montures Miroirs Optiques Cinématiques E-Series ?

Les Montures Miroirs Optiques Cinématiques E-Series sont conçus pour les optiques circulaires de 0,5", 1", 2", 3" et 4" de diamètre (les diamètres métriques de 12,5 mm, 25 mm, 50 mm, 75 mm et 100 mm sont également compatibles avec une légère modification de la hauteur de l'axe optique). Des versions ouvertes sont disponibles pour des diamètres de 0,5", 1" et 2". Elles sont idéales pour le montage de séparateurs de faisceau, car la conception du bord de montage n'écrase pas le faisceau à des AOI plus élevés ; c'est également idéal pour le montage rapproché de deux optiques réfléchissantes dans des systèmes compacts. Le montage en trois points est idéal pour le montage de miroirs et de séparateurs de faisceau.

Quelle est la différence entre les Montures Miroirs Optiques Cinématiques E-Series et les Montures Miroirs Optiques TECHSPEC® ?

E-Series est un point d'entrée de valeur dans la gamme de montures cinématiques d'Edmund Optics, conçue avec les caractéristiques essentielles dont les scientifiques, les ingénieurs et les étudiants ont besoin. Le tableau ci-dessous compare notre E-Series aux Montures Cinématiques TECHSPEC® .
E-Series contre TECHSPEC®
Ligne de Produits E-Series TECHSPEC®
Filetages de la vis de réglage 101,6 TPI 100 TPI
Molettes de réglage Molettes de réglage amovibles Molettes de réglage amovibles
Matériaux de contact de la vis de réglage Acier inoxydable trempé Acier inoxydable trempé
Plage Tip-Tilt ±3,5° ±5°
Filetages de montage M4, 8-32 et M6x1,0 M4 et 8-32
Nombre de vis de réglage 2 2 ou 3
Diamètres optiques compatibles 0,5”, 1”, 2”, 3” et 4” 0,5", 1" et 2"
Caractéristiques supplémentaires   Découpes pour les doigts pour un placement plus facile de l'optique
Vis de blocage de filetage à pointe de cuivre

Quelles sont les applications idéales pour les montures E-Series ?

Les Montures E-Series ont été conçues pour une intégration OEM avec une taille globale compacte, cinq diamètres compatibles disponibles, des solutions de montage astucieuses et des molettes de réglage amovibles. Ces caractéristiques rendent également les Montures E-Series essentielles pour les applications de paillasse dans les environnements éducatifs et expérimentaux.
×
