Calculateur de longueur de tube pour les systèmes conjugués à l’infini

Voir tous les outils techniques

Distance focale objectif de microscope (mm) :

NA objectif :

Diamètre pupille d’entrée de la lentille tube (mm) :

Distance focale lentille tube (mm) :

Veuillez choisir une taille de capteur :
Longueur horizontale (mm) :

--

Longueur verticale (mm) :

--

Diagonale (mm) :

--

Diamètre pupille de sortie de l’objectif : --

Distance objectif – lentille tube (mm) :--

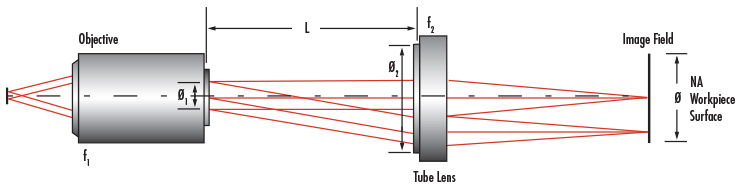

Calculateur de longueur de tube conjugué à l’infini
$$ ∅_1 = 2 \, f_1 \, \text{NA} $$
$$ L = \left( \frac{∅_2 - ∅_1}{∅} \right) f_2 $$
f1 Distance focale de l’objectif
f2 Distance focale lentille tube
1 Diamètre pupille de sortie de l’objectif
2 Diamètre pupille d’entrée de la lentille tube
Taille du capteur
NA NA objectif
L Distance objectif – lentille tube

Exemple

Question : En utilisant un objectif M Plan APO 10X (#46-144), une lentille tube MT-1 (#54-774) et une caméra à capteur 2/3", quel est l'espacement maximal entre la lentille tube et l'objectif sans vignettage ?
Réponse : La distance focale de l'objectif (f1) est de 20 mm et sa NA est de 0,28, le diamètre de la pupille de sortie peut donc être calculé par :

$$ ∅_1 = 2 \times 20 \text{ mm} \times 0,28 = 11,2 \text{ mm} $$

Un capteur d'image 2/3" a une diagonale de 11 mm, donc ∅ doit être au moins de 11 mm. La distance focale de la lentille tube MT-1 est de 200 mm et le diamètre de la pupille d'entrée est de 24 mm. Par conséquent,

$$ L = \left( \frac{24 \text{ mm} - 11,2 \text{ mm}}{11 \text{ mm}} \right) 200 \text{ mm} = 232,7 \text{ mm} $$

Tant que l'espacement entre la lentille tube et l'objectif est inférieur à 232,7 mm, il n'y aura pas de vignettage.

Description

Déterminez la longueur maximale de tube dans un système de microscope conjugué infini pour couvrir une dimension de capteur d’image spécifique sans vignettage, en utilisant la distance focale de l’objectif, l'ouverture numérique de l’objectif, le diamètre de la pupille d’entrée et la distance focale de la lentille tube et la taille du capteur. La distance entre l'objectif et la lentille tube dans un microscope à correction infinie peut être modifiée, mais cela aura une incidence sur le diamètre du champ d'image. L'utilisation d'une longueur de tube inférieure à cette valeur maximale permet d'éviter le vignettage.

Ressources et produits apparentés

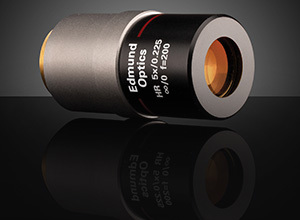

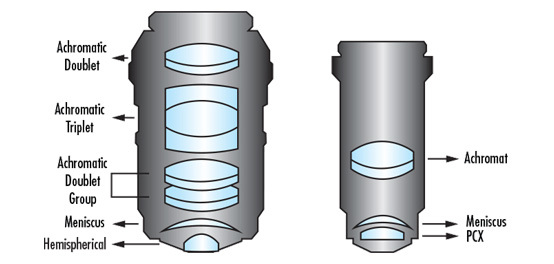

Objectifs Corrigés à l'Infini
