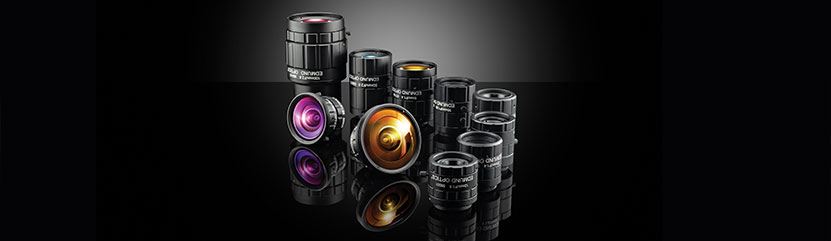

Les Objectifs à Distance Focale Fixe, communément appelés Objectifs de Monture C, sont utilisés dans de nombreuses applications de robotique ou d'inspection. Les Objectifs à Distance Focale Fixe sont des assemblages d’objectifs d’imagerie conçus avec un seul champ de vision angulaire, également appelé distance focale constante. Ces objectifs d'imagerie ont généralement une distance de travail minimale, mais pas de distance maximale, de sorte qu'ils peuvent produire des images d'objets à des distances infinies. Les objets plus proches de l'objectif à distance focale fixe apparaissent plus grands que les objets plus éloignés de l'objectif. EO offre une grande variété d'Objectifs à Distance Focale Fixe et d'Objectifs de Monture C dans une gamme de tailles, de traitements antireflet, de plages de détection du capteur, de pouvoirs de résolution (MTF), de distances focales et de distances de travail.

Les Objectifs à Distance Focale Fixe Compacts, qui offrent une petite taille physique, sont idéaux pour les applications de vision industrielle automatisée. Les Objectifs à Distance Focale Fixe Compacts VIS-NIR offrent également des performances optimisées dans les spectres du visible à l'infrarouge proche (NIR). Les Objectifs à Distance Focale Fixe Haute Résolution sont conçus pour être compatibles avec les capteurs de 5 mégapixels. Les Objectifs à Distance Focale Fixe SWIR ont été conçus pour des performances optimales dans la gamme de longueurs d'onde 0,9 - 1,7 μm.

FAQs

Que sont les objectifs à distance focale fixe?

Les objectifs à distance focale fixe, également appelés objectifs d'automatisation industrielle (FA), objectifs à monture C ou objectifs primaires, sont des ensembles d’objectifs d'imagerie conçus avec un champ de vision angulaire unique et une distance focale constante. Les objectifs à distance focale fixe ont généralement une distance de travail minimum, une distance de travail optimale et aucune distance de travail maximale. Ces objectifs sont disponibles avec une variété de montures, de traitements antireflets (AR), d'options de résolution, et bien plus encore. Pour plus d'informations sur les objectifs à distance focale fixe et leur différence par rapport aux autres objectifs d'imagerie, notamment les objectifs télécentriques et les objectifs M12, lisez les notes d’applications Types of Machine Vision Lenses, Basic Lens Selection, and Advanced Lens Selection.

Quels sont les différents types d'objectifs à distance focale fixe proposés par Edmund Optics?

Edmund Optics propose une large sélection d’objectifs à distance focale fixe également appelés FA (automatisation industrielle) ou objectifs primaires, dans de nombreuses options de distances focales différentes, pour différentes tailles de capteurs, et dans une variété de types avec des caractéristiques de vision industrielle supplémentaires.

Les Objectifs à Distance Focale Fixe Série C TECHSPEC sont la famille phare d’objectifs d'imagerie polyvalents et réglables conçus pour une utilisation compacte dans la plupart des applications de vision industrielle. Ils offrent des options de distance focale allant de 3,5 mm à 100 mm. Cette famille d'objectifs est également disponible dans une large gamme d'autres versions utiles. Les Objectifs à Distance Focale Fixe Série Ci TECHSPEC sont des versions mécaniquement simplifiées et rationalisées de la série C qui sont industriellement renforcés pour l'intégration dans l'instrumentation. Les Objectifs à Distance Focale Fixe Série Cr TECHSPEC sont des versions renforcées de la série C, avec tous les éléments optiques collés en place et une bague de mise au point avec une bride de blocage pour réduire le décalage des pixels et améliorer la stabilité de la mise au point. Les Objectifs à Distance Focale Fixe Série Cx TECHSPEC sont modulaires et possèdent une mécanique flexible permettant d'intégrer des accessoires tels que des lentilles liquides, des ouvertures fixes, et plus encore. Les Objectifs à Distance Focale Fixe Série Cw TECHSPEC sont des versions étanches IPX7 et IPX9K de la série C.

Les autres objectifs à distance focale fixe en plus de la famille de la série C sont la Série UC (ultra-compacte), conçue pour les pixels ≤2.2μm, la série UC 2/3” et Série 1.1” HP (haute performance) et la Série CA pour les capteurs de format APS-C. Tous les objectifs à distance focale fixe chez Edmund Optics peuvent être trouvés ici.

Quels types de montures sont disponibles pour les objectifs d'imagerie ?

Les objectifs d'imagerie présentent une grande variété de montures d'objectifs, qui offrent toutes des avantages différents. Pour une analyse plus complète de ces types et de leur utilité, lisez la rubrique Montures d'objectifs. Les montures les plus courantes utilisées en vision industrielle sont la monture C, la monture S (monture M12), la monture F, la monture TFL et la monture TFL II. Les montures C, S, TFL et TFL II offrent une stabilité robuste pour les systèmes de vision industrielle, tandis que la version à baïonnette de la monture F se prête mieux aux applications non industrielles de type photographique. Cependant, le type de monture le plus utile dépend de la taille du capteur de la caméra de vision industrielle utilisé ainsi que des capacités optiques de l'objectif d'imagerie.
