Outil de devis pour les polariseurs et lames à retard en polymère découpés au laser

Edmund Optics® propose une large gamme de polariseurs et de lames à retard en polymère dans un grand nombre de tailles et de formes rondes ou rectangulaires. Les produits comprennent des polariseurs et lames à retard en polymère linéaires et circulaires. Pour obtenir des informations sur les prix de nos films polarisants découpés au laser les plus populaires, veuillez saisir vos besoins ci-dessous. Si vous ne trouvez pas ce que vous cherchez, veuillez contacter notre équipe d'assistance produit et nous serons heureux de vous aider dans votre recherche.
Veuillez entrer ici vos spécifications requises:
Type de film
Forme Si vous avez besoin d'une autre forme, veuillez contacter notre équipe de support produit.
Diamètre (mm) Please enter a value within the minimum/maximum size limits for the material you have chosen and check the tolerance and materials tables for guidance.
Please contact our product support team if you cannot find what you are looking for.
Dimension 1 (mm, direction de polarisation 0°) Please enter a value within the minimum/maximum size limits for the material you have chosen and check the tolerance and materials tables for guidance.
Please contact our product support team if you cannot find what you are looking for.
Dimension 2 (mm) Please enter a value within the minimum/maximum size limits for the material you have chosen and check the tolerance and materials tables for guidance.
Please contact our product support team if you cannot find what you are looking for.
Type d'emballage

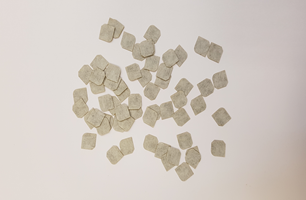

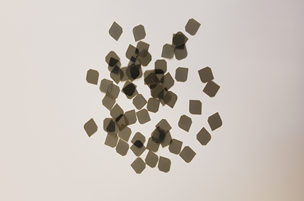

En vrac emballé - Sacs en plastique:
En vrac emballé dans des sacs en plastique transparents avec un film de protection sur les deux côtés
Emballé en vrac - Papier double face:
Emballage en vrac avec papier de protection double face (pour les formes complexes, réduit le gauchissement des bords)
En boîte pliante:
Placé dans une boîte pliante avec un filme de protection sur les deux côtés
Sur le matériel de support:
Sur le matériel de support avec film de protection sur une côté
Emballage individuel:
Emballage individuel en sacs en plastique sans film de protection (effort important, uniquement pour les petites dimensions)
Quantité Quantité maximum 100 pcs.
Pour de plus grandes quantités, veuillez contacter notre équipe de support produit.
Please note: WGF HC11N, XP44, and XP42HE are unfortunately currently unavailable. Please contact us for more information on alternatives.
Les pièces sont généralement expédiées dans un délai de 3 semaines. La date de livraison sera confirmée au moment de la commande.
Dimensions Min. (mm) 3 x 3 or 3 Dia.
Dimensions Max. (mm) 600 x 1000 or 600 Dia.
Tolérances Dimensionnelles (mm) DIN ISO 2768-1m/c
Épaisseur (mm) 0.19 ±0.03 (XP42-18)
0.19 ±0.03 (XP40HT-18)
0.40 ±0.05 (XP42-40, XP40HT-40)
2.15 ±0.25 (XP42-200)
3.215 ±0.35 (XP42-300, XP40HT-300)

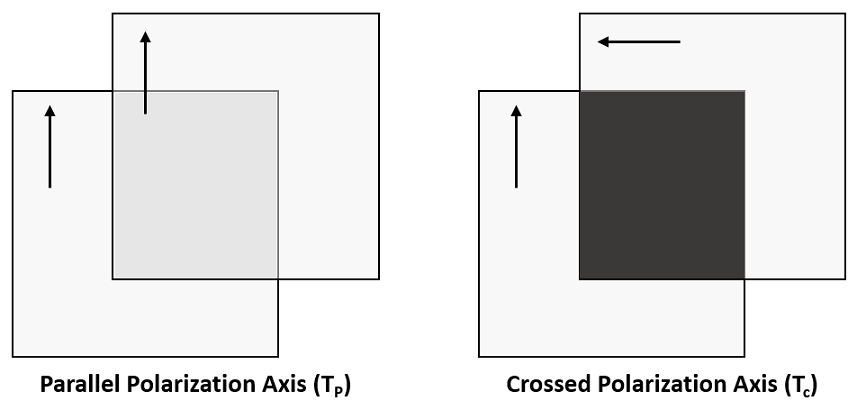

Rapport d'Extinction
Dimensions Min. (mm) 3 x 3 or 3 Dia.
Dimensions Max. (mm) 600 x 500 or 500 Dia.
Tolérances Dimensionnelles (mm) DIN ISO 2768-1m/c
Épaisseur (mm) 0.27 ±0.04 (CP42HE, CP42HER)
2.295 ±0.24 (CP42HE-200)
3.295 ±0.34 (CP42HE-300)
Efficacité du Composant Linéaire (%) 99.98
Dimensions Min. (mm) 50 x 50
Dimensions Max. (mm) 600 x 500
Tolérances Dimensionnelles (mm) DIN ISO 2768-1m/c
Épaisseur (mm) 0.053 ±0.003 (WP140HE)
0.062 ±0.01 (WP280)
0.15 ±0.025 (WP560)
Veuillez vérifier les restrictions dimensionnelles pour les matériaux individuels dans le tableau des matériaux à droite.
Notes supplémentaires :
Les spécifications ci-dessus sont les limites supérieures des performances réalisables et peuvent varier légèrement. La tolérance de déviation angulaire pour les polariseurs linéaires et circulaires, et les retardateurs est de ±2° du maximum de la direction de polarisation/retardement.
La direction de polarisation est parallèle à la première dimension indiquée. Par exemple, si une pièce a une dimension de 50 x 60 mm, la direction de polarisation est parallèle au bord de 50 mm. Pour les pièces carrées, l'axe de polarisation est indiqué sur la gaine de protection. Pour les pièces circulaires, l'axe de polarisation est indiqué par une encoche pratiquée sur le bord du polariseur.
Tous les polariseurs et retardateurs sont livrés avec des films de protection sur les deux faces qui doivent être enlevés avant l’usage dans votre application.
La direction de l'axe rapide des films retardateurs est parallèle à la première dimension mentionnée de la pièce ou, à défaut, sera indiquée sur le film protecteur.
Nous nous réservons le droit de modifier les spécifications techniques à tout moment.
Use SHIFT + Mouse Drag Selection combination on mouse-enabled devices to zoom in data for a specific area
Polarizers



Polarizer Materials:
Material Polarizer Type Wavelength range (nm) Extinction ratio Transmission %, single (Ts) Max. Dimensions (mm) Thickness (mm) Description
XP42-18 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 1000 0.19 ±0.03 Best universal linear polarizer, 0.19 mm thickness
XP42-40 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 0.40 ±0.05 Best universal linear polarizer, 0.40 mm thickness
XP42-200 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 2.15 ±0.25 Best universal linear polarizer, 2.2 mm thickness
XP42-300 Linear Polarizer 400 - 700 up to 9000:1 42 ±2 600 x 900 3.215 ±0.35 Best universal linear polarizer, 3.2 mm thickness
XP40HT-18 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 0.19 ±0.03 Optimized for higher operating temperatures, 0.19 mm thickness
XP40HT-40 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 0.40 ±0.05 Optimized for higher operating temperatures, 0.40 mm thickness
XP40HT-300 Linear Polarizer 400 - 700 up to 5000:1 40 ±2 600 x 1000 3.215 ±0.35 Optimized for higher operating temperatures, 3.2 mm thickness
CP42HE Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 0.27 ±0.04 Generate Left-Handed Circularly Polarized Light, 0.27 mm thickness
CP42HE-200 Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 2.295 ±0.24 Generate Left-Handed Circularly Polarized Light, 2.29 mm thickness
CP42HE-300 Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 3.295 ±0.34 Generate Left-Handed Circularly Polarized Light, 3.29 mm thickness
CP42HER Circular Polarizer 400 - 700 NA 42 ±2 600 x 500 0.27 ±0.04 Generate Right-Handed Circularly Polarized Light, 0.27 mm thickness
WP140HE Polymer Retarder Film 450 - 650 NA >89 500 x 600 0.053 ±0.003 λ/4 Retardance, achromatic
WP280 Polymer Retarder Film 560 NA >90 500 x 600 0.062 ±0.01 λ/2 Retardance
WP560 Polymer Retarder Film 560 NA >86 500 x 600 0.15 ±0.025 1λ Retardance
