Monture Cinématique pour Miroir, 25/25,4 mm (avec vis micrométrique)

Description commune pour les Produits de la même Famille

• Réglage de l’inclinaison par vis micrométrique ou vis-mère
• Molettes à code de couleur Tip et Tilt
• Les vis de fixation et les patins en Delrin^® maintiennent le composant optique en place
• Tiges et supports de tiges requis pour le montage

Les Montures Cinématiques d’Ajustement par le Haut se fixent aux tiges ou à d'autres optomécaniques, pour maintenir les composants optiques bien en place. Les micromètres ou vis de réglage sont positionnés en haut des montures, de manière à éviter toute interférence avec la mise en place du système. Le trou de montage M6 est positionné de manière à ce que la première surface du miroir monté soit aussi proche que possible de l'axe central du tige. Les Montures Cinématiques d’Ajustement par le Haut sont fabriquées en aluminium anodisé noir. Des tiges et les supports de tiges sont nécessaires pour utiliser ces montures sur une table optique.

Informations Techniques

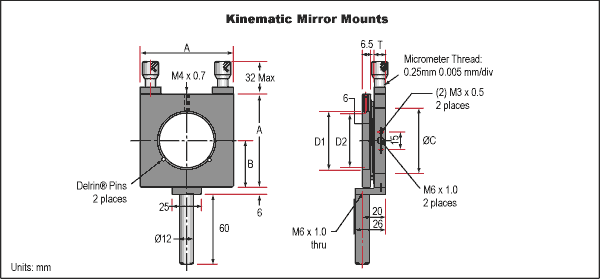

Optic Diameter D1 (mm)	Clear Aperture, D2 (mm)	A (mm)	B (mm)	C (mm)	Stock No.
25.00	22.00	60.00	30.00	36.00	#56-327
					#56-238*
25.40	22.00	60.00	30.00	36.00	#55-003
					#55-456*
50.80	47.00	80.00	40.00	56.00	#55-005
					#56-326*
50.00	47.00	80.00	40.00	56.00	#55-457*
* with micrometer
