Calculateur de distance focale

Voir tous les outils techniques

R₁ (mm): OR Plano

R₂ (mm): OR Plano

Indice côté objet, n_OS:

Indice de la lentille, n_L:

Indice côté image, n_IS:

Épaisseur au centre, CT (mm):

Distance focale effective, EFL (mm): --

Distance focale arrière, BFL (mm): --

Distance focale avant, FFL (mm): --

Point principal objet, P (mm): --

Point principal image, P'' (mm): --

Décalage du point nodal (mm): >--

$$ \Phi_{\text{OS}} = \frac{n_L - n_{\text{OS}}}{R_1} $$

$$ \Phi_{\text{IS}} = \frac{ n_{\text{IS}} - n_{L} }{R_2} $$

$$ \Phi = \Phi_{\text{OS}} + \Phi_{\text{IS}} - \Phi_{\text{OS}} \, \Phi_{\text{IS}} \, \left( \frac{\text{CT}}{n_L} \right) $$

$$ P'' = - \frac{\Phi_{\text{OS}}}{\Phi} \, \left( \frac{n_{\text{IS}}}{n_L} \right) \, \text{CT} $$

$$ \text{EFL} = \frac{1}{\Phi} $$

$$ f_F = - n_{\text{OS}} \cdot \text{EFL} $$

$$ f_R = n_{\text{IS}} \cdot \text{EFL} $$

$$ \text{BFL} = f_R + P'' $$

$$ \text{FFL} = f_F + P $$

$$ \text{NPS} = f_F + f_R $$

$$ P = \frac{\Phi_{\text{IS}}}{\Phi} \, \left( \frac{n_{\text{OS}}}{n_L} \right) \, \text{CT} $$

φ_OS	Puissance de la surface 1
φ_IS	Puissance de la surface 2
F	Puissance de la lentille
n_OS	Indice côté objet
n_L	Lens Index
n_IS	Image Space Index
R₁	Rayon de la surface 1
R₂	Rayon de la surface 2
CT	Épaisseur au centre

P	Point principal objet
P"	Point principal image
EFL	Distance focale effective
BFL	Distance focale arrière
FFL	Front Focal Length
NPS	Distance focale avant
f_F	Point focal avant
f_R	Point focal arrière

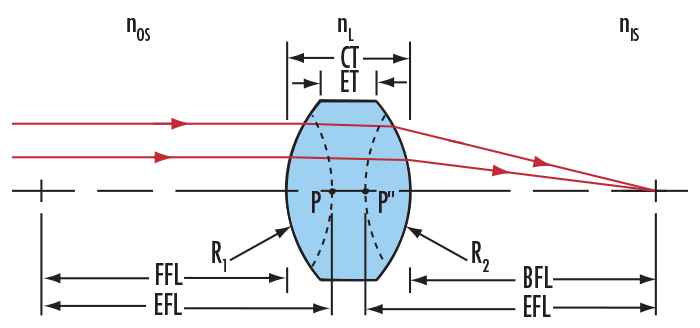

Remarque: Ce calculateur suit la convention des signes standard pour le rayon de courbure optique où, si le sommet d'une surface se trouve à gauche du centre de courbure, le rayon de courbure est positif et si le sommet se trouve à droite du centre de courbure, le rayon de courbure est négatif. Dans la figure, R₁ est positif et R₂ est négatif.

Description

Mettez en relation les paramètres optiques et mécaniques de lentilles simples afin de faciliter leur intégration dans les assemblées optiques. Sélectionnez l'indice de réfraction dans la liste déroulante des substrats optiques d’EO pour calculer les distances focales et les points principaux de n'importe quelle lentille standard.
