Miroirs de Prélèvement Rasants

Knife-Edge Pickoff Mirrors

×
  • Conception Compacte en Demi-Cercle
  • Biseau 45°
  • De Nombreuses Options de Traitements

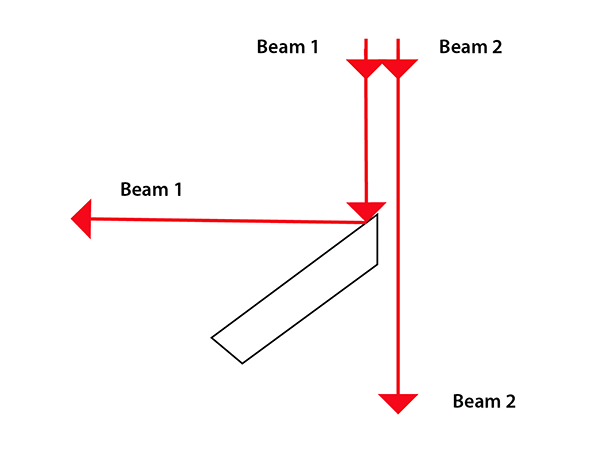

Les Miroirs de prélèvement rasants sont conçus pour refléter sélectivement un seul faisceau à partir d’un groupe de faisceaux étroitement espacés, tout en réduisant l’encombrement global de l’application. Ces miroirs présentent un biseau tranchant de 45° possédant un traitement réfléchissant qui s’étend au bord biseauté sur un substrat de précision en Silice fondue avec une planéité de λ/10 sur le biseau. Les Miroirs de prélèvement rasants sont parfaits pour les applications qui intègrent des prismes de dispersion et des réseaux de diffraction. Ces miroirs sont disponibles en trois options de traitement métallique ayant une performance du spectre visible à l’infrarouge lointain.

Spécifications

Diamètre (mm):
25.40
Surface Arrière:
Fine Grind
Tolérance Dimensionelle (mm):
+0.0/-0.20
Biseau:
Protective bevel as needed
Bords:
Ground
Parallélisme (arcmin):
2
Épaisseur (mm):
6.35
Tolérance Épaisseur (mm):
±0.20
Planéité de Surface (P-V):
λ/10
Substrat:
Fused Silica (Corning 7980)
Qualité de Surface:
20-10
Type de Traitement:
Metal

Produits

Dia. (mm)  Planéité de Surface (P-V)   Spécification du Traitement   Traitement   Épaisseur (mm)   Comparer   Numéro de Stock   Prix  Achat
25.40 λ/10 Ravg >95% @ 450 - 650nm Enhanced Aluminum (450-650nm) 6.35
25.40 λ/10 Ravg >96% @ 700 - 2000nm
Ravg >96% @ 2000 - 10,000nm
Protected Gold (700-10000nm) 6.35
25.40 λ/10 Ravg >98% @ 450 - 2000nm
Ravg >98% @ 2000 - 10,000nm
Protected Silver (450-10000nm) 6.35
