Montures Miroirs Optiques Cinématiques Ouvertes E-Series

×
  • Ouverture de 120° pour le montage de séparateurs de faisceau et d'optiques à transmission
  • Prix économique
  • Montures essentielles pour les expériences et les systèmes OEM

Les Montures Miroirs Optiques Cinématiques Ouvertes E-Series offrent de nombreuses caractéristiques essentielles pour les applications de R&D, de prototypage et d'intégration dans des systèmes. Dotées d'une ouverture de 120°, ces montures sont idéales pour le montage de séparateurs de faisceau et d'optiques à transmission, tout en permettant un trajet de faisceau plus large lors d'un montage à un angle de 45°. Les deux vis de réglage M6 x 0,25 (101,6 TPI) permettent un déplacement doux et sans à-coups et peuvent être actionnées à la main ou avec une clé Allen (taille de clé de 2 mm) pour le réglage et l'alignement optique de l'inclinaison (±3,5°). Les molettes de réglage sont amovibles pour créer un facteur de forme plus compact. Les Montures Miroirs Optiques Circulaires Cinématiques Ouvertes E-Series comportent des trous de montage avec un contre-alésage conçu pour recevoir du matériel de montage M4 ou 8-32, et des filetages internes M6 x 1,0 pour une plus grande polyvalence de montage et une compatibilité directe avec les Tiges de Montage en Acier Inoxydable TECHSPEC® et les Tiges à Pied.

Spécifications

Type d'Optique:
Circular
Nombre d'Écrous d'Ajustement:
2
Construction:
Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings
Angle d'Inclinaison (°):
±3.5
Angle d'Inclinaison (°):
±3.5
Pas de la vis d’ajustement :
0.25
Épaisseur min. des optiques compatibles:
2
Compatible Post:
M6 x 1.0, M4 x 0.7, 8-32

Produits

 Type d'Optique   Taille des optiques compatibles (mm)  Hauteur de l’axe optique  Comparer   Numéro de Stock   Prix  Achat
Circular 12.5 - 12.7 25.40
Circular 25.0 - 25.4 25.40
Circular 50.0 - 50.8 38.10

Informations techniques

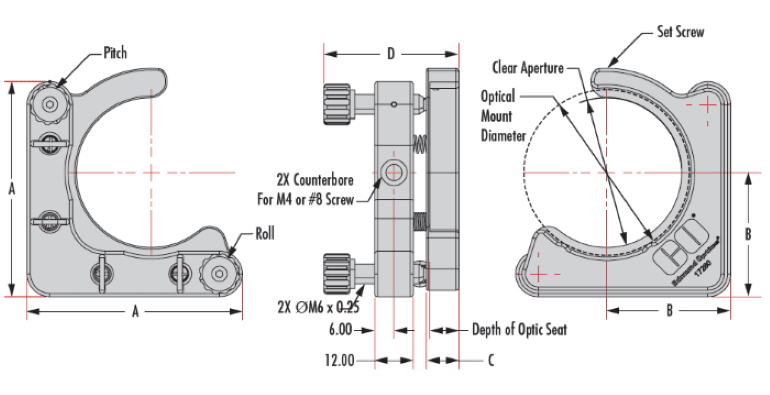

 Dimensions

Optical Mount Dia.

(mm)

A (mm) B (mm) C (mm) D (mm)
12.5/12.7 43.5 25.4 8.0 39.5
25/25.4 43.5 25.4 8.0 39.5
50/50.8 66.0 38.1 10.0 41.5
