Fenêtres en Borosilicate BOROFLOAT^®

See More by SCHOTT Optical Components

TECHSPEC BOROFLOAT Borosilicate Windows

Faible coefficient de dilatation thermique

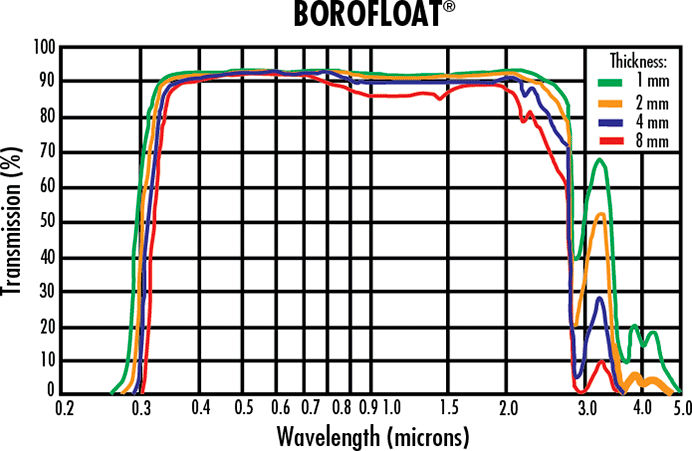

Transmission dans le spectre du visible à l'infrarouge proche
Résistance élevée aux chocs thermiques

Les Fenêtres en Borosilicate BOROFLOAT^® TECHSPEC^® sont idéales lors de températures élevées et avec des applications dans des environnements durs. Les fenêtres ont un faible coefficient de dilatation thermique de 3,25 (+20 à +300°C). Les Fenêtres en Borosilicate BOROFLOAT^® TECHSPEC^® se caractérisent par une transmission dans le visible et l'infrarouge proche. Contrairement au borosilicate habituel qui est conçu à plat, BOROFLOAT^® est produit en utilisant une technique de flottage apportant une meilleure planéité de surface – typiquement 4-6λ par pouce. BOROFLOAT^® est environ trois fois plus résistant aux chocs thermiques que le verre sodocalcique.

Vous ne trouvez pas ce dont vous avez besoin ? Obtenez un devis rapide et personnalisé.

Spécifications

Biseau:

Protective as needed

Ouverture Utile (%):

≥90

Dureté de Knoop (kg/mm²):

480

Rapport de Poisson:

0.2

Module d'Élasticité de Young (GPa):

Nombre d'Abbe (v_d):

65.41

Indice de Réfraction (n_d):

1.472

Substrat:

BOROFLOAT^®

Planéité de Surface (P-V):

4 - 6λ

Qualité de Surface:

80-50

Coéfficient d'Expansion Thermique CTE (10^-6/°C):

3.25 (+20 to +300°C)

Densité (g/cm³):

2.23

Température de Transformation (°C):

525

Produits
Informations Techniques
Accessoires
Produits connexes
Ressources Techniques

Produits

Dia. (mm)	Dimensions (mm)	Épaisseur (mm)	Traitement	Numéro de Stock	Prix	Achat

5.00 5.00	- -	1.10 1.10	Uncoated Uncoated	#29-384 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	3-4 jours ×
5.00 5.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-396 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
5.00 5.00	- -	1.75 1.75	Uncoated Uncoated	#43-888	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
5.00 5.00	- -	1.75 1.75	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-369	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
5.00 5.00	- -	1.75 1.75	NIR (700-1150nm) NIR (700-1150nm)	#12-184	35,25 €35,25 Qté 6+ €28,25 Demande de Devis	3-4 jours ×
10.00 10.00	- -	1.10 1.10	Uncoated Uncoated	#39-271	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
10.00 10.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-397 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
10.00 10.00	- -	1.75 1.75	Uncoated Uncoated	#43-889	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
10.00 10.00	- -	1.75 1.75	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-370	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
10.00 10.00	- -	1.75 1.75	NIR (700-1150nm) NIR (700-1150nm)	#12-185	35,25 €35,25 Qté 6+ €28,25 Demande de Devis	3-4 jours ×
- -	10.00 x 10.00 10.00 x 10.00	1.10 1.10	Uncoated Uncoated	#29-385 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	3-4 jours ×
- -	10.00 x 10.00 10.00 x 10.00	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-398 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
- -	10.00 x 10.00 10.00 x 10.00	1.75 1.75	Uncoated Uncoated	#48-541	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
- -	10.00 x 10.00 10.00 x 10.00	1.75 1.75	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-371	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
- -	10.00 x 10.00 10.00 x 10.00	1.75 1.75	NIR (700-1150nm) NIR (700-1150nm)	#12-186	35,25 €35,25 Qté 6+ €28,25 Demande de Devis	3-4 jours ×
12.50 12.50	- -	1.10 1.10	Uncoated Uncoated	#39-272	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	3-4 jours ×
12.50 12.50	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-399 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	Contact ×
12.50 12.50	- -	1.75 1.75	Uncoated Uncoated	#43-890	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
12.50 12.50	- -	1.75 1.75	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-372	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
12.50 12.50	- -	1.75 1.75	NIR (700-1150nm) NIR (700-1150nm)	#12-187	35,25 €35,25 Qté 6+ €28,25 Demande de Devis	3-4 jours ×
15.00 15.00	- -	1.10 1.10	Uncoated Uncoated	#29-386 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	3-4 jours ×
15.00 15.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-400 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	3-4 jours ×
15.00 15.00	- -	1.75 1.75	Uncoated Uncoated	#43-891	23,00 €23,00 Qté 6+ €18,25 Demande de Devis	En Stock ×
15.00 15.00	- -	1.75 1.75	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-373	28,75 €28,75 Qté 6+ €23,25 Demande de Devis	En Stock ×
15.00 15.00	- -	1.75 1.75	NIR (700-1150nm) NIR (700-1150nm)	#12-188	35,25 €35,25 Qté 6+ €28,25 Demande de Devis	3-4 jours ×
20.00 20.00	- -	1.10 1.10	Uncoated Uncoated	#29-387 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	Contact ×
20.00 20.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-401 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
20.00 20.00	- -	3.30 3.30	Uncoated Uncoated	#45-461	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	3-4 jours ×
20.00 20.00	- -	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-374	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
20.00 20.00	- -	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-189	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
25.00 25.00	- -	1.10 1.10	Uncoated Uncoated	#39-273	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	3-4 jours ×
25.00 25.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-402 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
25.00 25.00	- -	3.30 3.30	Uncoated Uncoated	#43-892	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	3-4 jours ×
25.00 25.00	- -	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-375	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
25.00 25.00	- -	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-190	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
- -	25.00 x 25.00 25.00 x 25.00	1.10 1.10	Uncoated Uncoated	#29-388 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	3-4 jours ×
- -	25.00 x 25.00 25.00 x 25.00	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-403 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
- -	25.00 x 25.00 25.00 x 25.00	3.30 3.30	Uncoated Uncoated	#48-542	25,50 €25,50 Qté 6+ €20,25 Demande de Devis	3-4 jours ×
- -	25.00 x 25.00 25.00 x 25.00	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-376	31,50 €31,50 Qté 6+ €25,25 Demande de Devis	3-4 jours ×
- -	25.00 x 25.00 25.00 x 25.00	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-191	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
30.00 30.00	- -	1.10 1.10	Uncoated Uncoated	#29-389 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	Contact ×
30.00 30.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-404 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
30.00 30.00	- -	3.30 3.30	Uncoated Uncoated	#45-462	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	En Stock ×
30.00 30.00	- -	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-377	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	En Stock ×
30.00 30.00	- -	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-192	54,00 €54,00 Qté 6+ €43,00 Demande de Devis	En Stock ×
40.00 40.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-405 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
40.00 40.00	- -	3.30 3.30	MgF2 (400-700nm) MgF2 (400-700nm)	#29-406 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
40.00 40.00	- -	1.10 1.10	Uncoated Uncoated	#29-390 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	3-4 jours ×
40.00 40.00	- -	3.30 3.30	Uncoated Uncoated	#29-391 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	3-4 jours ×
50.00 50.00	- -	1.10 1.10	Uncoated Uncoated	#39-274	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	3-4 jours ×
50.00 50.00	- -	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-407 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
50.00 50.00	- -	3.30 3.30	Uncoated Uncoated	#43-893	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	En Stock ×
50.00 50.00	- -	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-378	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
50.00 50.00	- -	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-193	54,00 €54,00 Qté 6+ €43,00 Demande de Devis	3-4 jours ×
- -	50.00 x 50.00 50.00 x 50.00	1.10 1.10	Uncoated Uncoated	#29-392 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	3-4 jours ×
- -	50.00 x 50.00 50.00 x 50.00	1.10 1.10	MgF2 (400-700nm) MgF2 (400-700nm)	#29-408 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
- -	50.00 x 50.00 50.00 x 50.00	3.30 3.30	Uncoated Uncoated	#48-543	31,25 €31,25 Qté 6+ €25,00 Demande de Devis	3-4 jours ×
- -	50.00 x 50.00 50.00 x 50.00	3.30 3.30	MgF2 (400-700nm) MgF₂ (400-700nm)	#83-912	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
- -	50.00 x 50.00 50.00 x 50.00	3.30 3.30	NIR (700-1150nm) NIR (700-1150nm)	#12-194	54,00 €54,00 Qté 6+ €43,00 Demande de Devis	3-4 jours ×
60.00 60.00	- -	3.30 3.30	Uncoated Uncoated	#29-393 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	33,25 €33,25 Qté 6+ €26,50 Demande de Devis	3-4 jours ×
75.00 75.00	- -	3.30 3.30	Uncoated Uncoated	#29-394 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	34,25 €34,25 Qté 6+ €27,50 Demande de Devis	3-4 jours ×
75.00 75.00	- -	6.50 6.50	Uncoated Uncoated	#43-894	34,25 €34,25 Qté 6+ €27,50 Demande de Devis	En Stock ×
- -	75.00 x 75.00 75.00 x 75.00	6.50 6.50	NIR (700-1150nm) NIR (700-1150nm)	#12-195	80,00 €80,00 Qté 6+ €64,00 Demande de Devis	En Stock ×
100.00 100.00	- -	3.30 3.30	Uncoated Uncoated	#29-395 Nouveau Nouveau Lancé sur notre site Web avant d´être publié au nouveau catalogue. Soyez le premier à en profiter !	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	3-4 jours ×
100.00 100.00	- -	6.50 6.50	Uncoated Uncoated	#43-895	43,25 €43,25 Qté 6+ €34,50 Demande de Devis	En Stock ×
- -	100.00 x 100.00 100.00 x 100.00	6.50 6.50	NIR (700-1150nm) NIR (700-1150nm)	#12-196	121,00 €121,00 Qté 6+ €97,00 Demande de Devis	3-4 jours ×
125.00 125.00	- -	6.50 6.50	Uncoated Uncoated	#45-685	53,50 €53,50 Qté 6+ €43,00 Demande de Devis	3-4 jours ×
150.00 150.00	- -	6.50 6.50	Uncoated Uncoated	#43-896	59,50 €59,50 Qté 6+ €47,50 Demande de Devis	3-4 jours ×
200.00 200.00	- -	6.50 6.50	Uncoated Uncoated	#45-686	85,50 €85,50 Qté 6+ €68,00 Demande de Devis	3-4 jours ×

Vous n'avez pas trouvé votre taille exacte ? Obtenez un devis immédiat pour votre taille spécifique ici.
